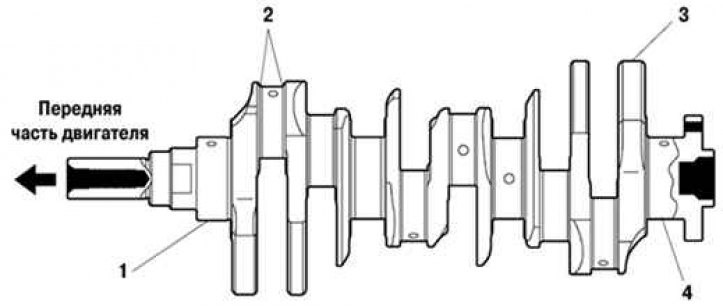

Рис. 2.185. Коленчатый вал: 1 – коренная шейка коленчатого вала № 1; 2 – обработка накаткой; 3 – противовес; 4 – коренная шейка коленчатого вала № 4
Коленчатый вал (рис. 2.185) кованый стальной, имеет четыре коренных шейки и девять противовесов. Галтели всех шеек коленчатого вала обработаны накаткой, чтобы обеспечить соответствующую прочность. Подшипники первой и четвертой коренных шеек коленчатого вала имеют большую ширину для снижения шума и колебаний, подшипники второй и третьей коренных шеек коленчатого вала сделаны более узкими.
