Установите опорный и стопорный болт крепления генератора, наживите их, но не закручивайте окончательно.

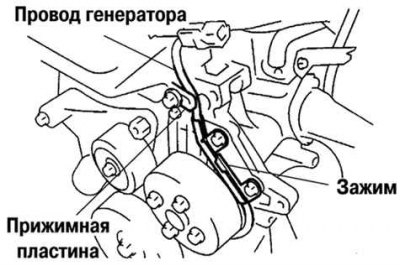

Рис. 7.10. Установка генератора (модели с двигателем 1 и 2 AZ-FE)
Подсоедините разъем генератора и закрепите электропроводку (рис. 7.10).
Внимание! Не подсоединяйте разъем генератора, пока не установлен генератор.
Установите приводной ремень.
Затяните опорный и стопорный болты крепления генератора.
Затяните болты крепления зажима жгута проводов и болт крепления провода генератора.
Момент затяжки:
- опорный болт М10 - 52 Н·м;
- стопорный болт М8 - 21 Н·м;
- болт крепления зажима жгута проводов - 8.4 Н·м;
- болт крепления провода генератора - 9.8 Н·м.
