Примечание. При наличии тестера для проверки генератора и аккумуляторной батареи подключайте его в соответствии с инструкцией завода-изготовителя.
Если тестера нет, проделайте следующие операции:
- отсоедините провод от вывода генератора «В» и соедините его с отрицательным выводом амперметра;

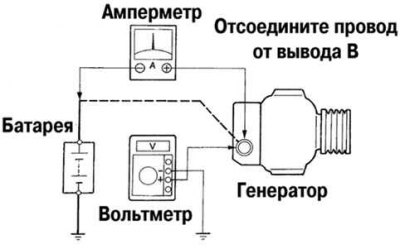

Рис. 7.8. Пример проверки электрической цепи генератора без нагрузки
- подсоедините провод от положительного вывода амперметра к выводу «В» генератора (рис. 7.8).
Соедините положительный вывод вольтметра с выводом «В» генератора.
Соедините отрицательный вывод вольтметра с «массой».
Измерьте напряжение на выходе генератора и силу тока, начиная с частоты вращения холостого хода и до 2000 мин–1.
- Сила тока: не более 10 А.
- Напряжение на выходе: 13,2–14,8 В.
Если напряжение не соответствует указанным пределам, замените регулятор напряжения.
Измерьте напряжение на выходе генератора и силу тока в цепи «генератор – аккумулятор» при 2000 мин–1, включенных фарах дальнего света и выключателе вентилятора отопителя в положении «HI».
Сила тока: не менее 30 А.
Если величина тока меньше указанной величины, то отремонтируйте или замените генератор.
Примечание. При полностью заряженной аккумуляторной батарее ток отдачи может быть меньше указанной величины.
