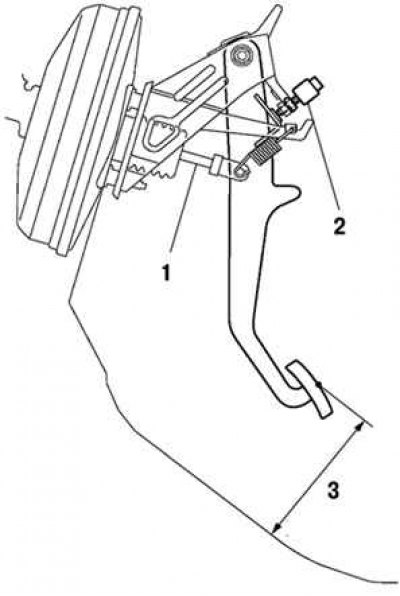

Рис. 6.8. Схема регулировки высоты педали тормоза: 1 – шток; 2 – выключатель стоп сигналов; 3 – высота педали
Проверьте и отрегулируйте высоту педали тормоза (рис. 6.8).
Высота педали от пола: 144,1–154,1 мм
Отсоедините разъем выключателя стоп-сигналов.
Ослабьте контргайку и снимите выключатель стоп-сигналов.
Ослабьте контргайку штока.
Отрегулируйте высоту педали, поворачивая шток.
Затяните контргайку штока.
Момент затяжки: 26 Н·м.
Установите выключатель стоп-сигналов и вращайте его до легкого контакта с ограничителем хода педали.
Отверните выключатель стоп-сигналов на один оборот.

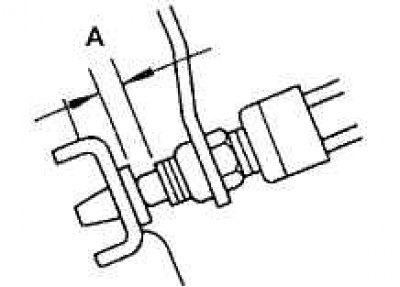

Рис. 6.9. Расстояние между выключателем стоп-сигналов и ограничителем хода педали
Проверьте расстояние «А» между выключателем стоп-сигналов и ограничителем хода педали (рис. 6.9).
Расстояние: 5–10 мм.
Затяните контргайку выключателя стоп-сигналов.
Подсоедините разъем выключателя стоп-сигналов.
Убедитесь, что стоп-сигналы загораются, когда педаль тормоза нажата, и гаснут, когда педаль тормоза отпущена.
После регулировки высоты педали проверьте ее свободный ход.
Примечание. Если расстояние «А» между выключателем стоп-сигналов и ограничителем хода педали тормоза было отрегулировано правильно, свободный ход педали будет соответствовать техническим данным.
