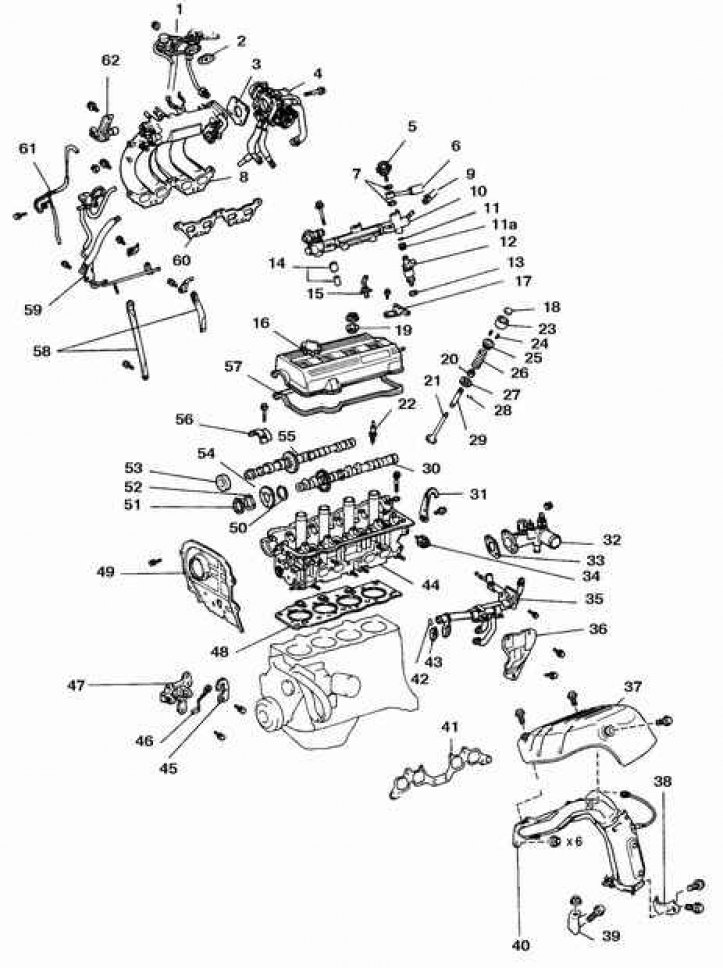

Головка цилиндров двигателя 5S-FE
1. Клапан системы рециркуляции выхлопных газов и вакуумный преобразователь; 2. Прокладка; 3. Прокладка; 4. Дроссель; 5. Демпфер пульсаций в топливной системе; 6. Топливный шланг; 7. Прокладка; 8. Впускной коллектор; 9. Шланг возврата топлива; 10. Трубка подачи топлива; 11. Уплотнительное кольцо; 11а Изоляционная втулка; 12. Инжектор; 13. Изолятор; 14. Втулка; 15. Клапан; 16. Крышка головки цилиндров; 17. Фиксатор; 18. Регулировочная прокладка; 19. Изолирующая втулка; 20. Сальник; 21. Клапан; 22. Свеча зажигания; 23. Подъемник клапана; 24. Фиксаторы; 25. Тарелка пружины; 26. Пружина клапана; 27. Седло пружины; 28. Стопорное кольцо; 29. Направляющая втулка клапана; 30. Распределительный вал выпускных клапанов ; 31. Крюк для поднятия двигателя ; 32. Патрубок системы охлаждения; 33. Прокачка ; 34. Датчик давления масла; 35. Перепускная трубка системы охлаждения; 36. Теплоизолирующий щиток масляного радиатора; 37. Теплоизолирующий щиток выпускного коллектора; 38. Кронштей выпускного коллектора; 39. Кронштей выпускного коллектора; 40. Выпускной коллектор; 41. Прокладка; 42. Уплотнительное кольцо ; 43. Прокладка; 44. Головка цилиндров; 45. Крюк для поднятия двигателя; 46. Контакт заземления; 47. Кронштейн генератора; 48. Прокладка головки цилиндров; 49. Крышка газораспределительного ремня; 50. Пружина шестерни распределительного вала; 51. Стопорное кольцо; 52. Шайба; 53. Сальник; 54. Дополнительная шестерня распределительного вала; 55. Распределительный вал впускных клапанов; 56. Крышка первого подшипника вала; 57. Прокладка; 58. Крепления впускного коллектора; 59. Воздушная трубка; 60. Прокладка; 61. Вакуумная трубка ; 62. Вакуумный клапан системы рециркуляции
Снятие

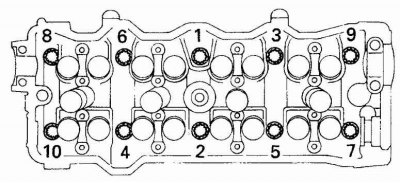

Последовательность затягивания болтов головки цилиндров
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость из картера двигателя и из радиатора.
3. Слейте моторное масло и снимите масляный фильтр.
4. Снимите дроссель, топливные инжекторы и топливную магистраль.
5. Снимите впускной коллектор.
6. Снимите выпускной коллектор.
7. Снимите газораспределительный ремень, звездочку распределительного вала и верхний промежуточный шкив.
8. Снимите верхнюю секцию задней крышки газораспределительного ремня.
9. Снимите распределительные валы и подъемники клапанов.
10. Снимите генератор и распределитель зажигания.
11. Выкрутите болты насоса усилителя рулевого управления. Сдвиньте насос в сторону, не отсоединяя от него шлангов.
12. Отсоедините все провода, трубки, шланги и тросики, закрепленные на головке цилиндров.

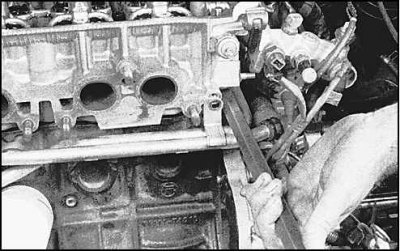

13. Ослабьте и выкрутите болты головки в последовательности обратной той, которая указана на рисунке Последовательность затягивания болтов головки цилиндров. Ослабляйте болты на четверть оборота за один прием.

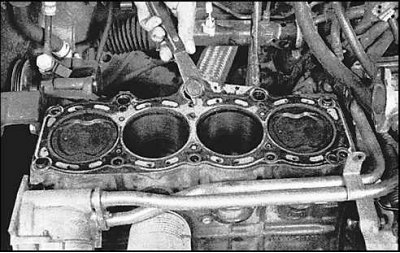

14. Снимите головку цилиндров.
Установка
1. Тщательно почистите и протрите ацетоном стыкующиеся поверхности головки и блока цилиндров. Если поверхности поцарапаны или повреждены каким-либо другим образом, то их необходимо обработать в специализированной мастерской.
2. При помощи подходящего метчика прочистите резьбы в блоке цилиндров. При помощи подходящей плашки почистите болты головки цилиндров.
3. Установите новую прокладку головки и установите головку.
4. Смажьте болты чистым моторным маслом.
5. Вставьте болты и затяните их до требуемого момента затяжки в последовательности указанной на рисунке Последовательность затягивания болтов головки цилиндров.
6. Установите оставшиеся детали.
