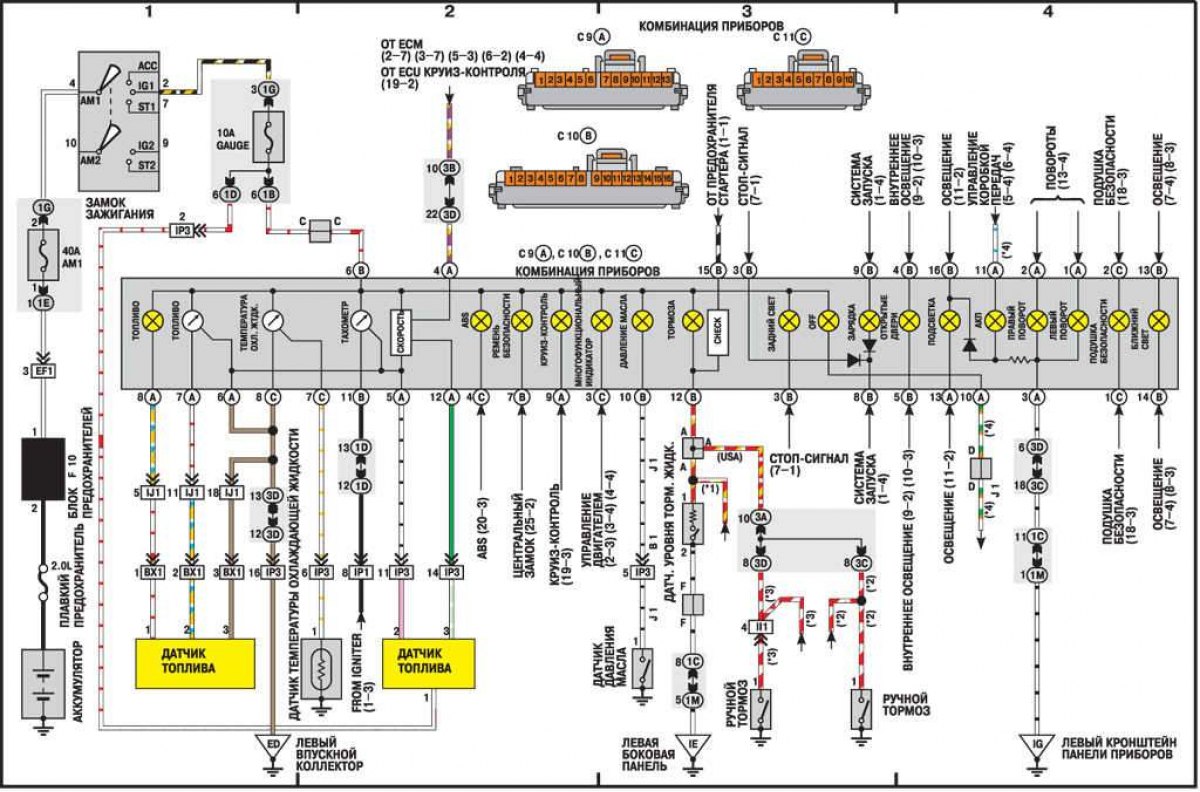

Электросхема комбинации приборов
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

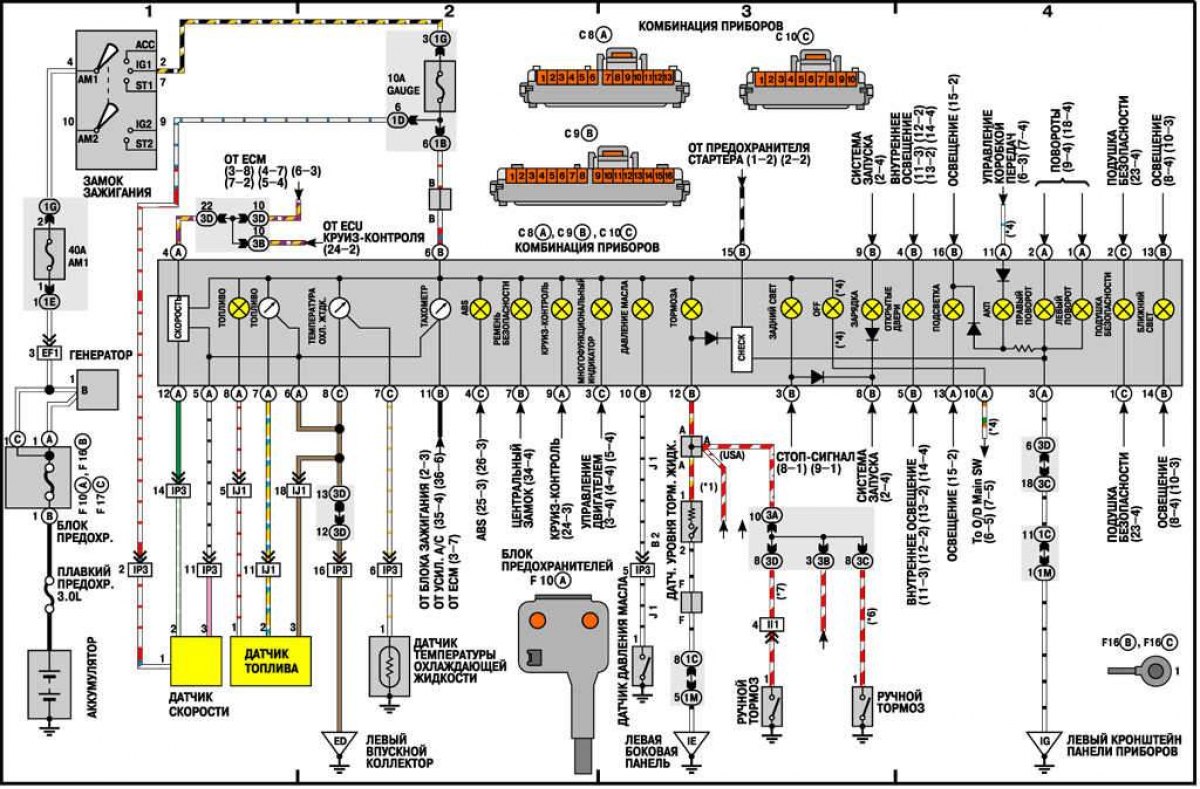

Электросхема комбинации приборов
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
