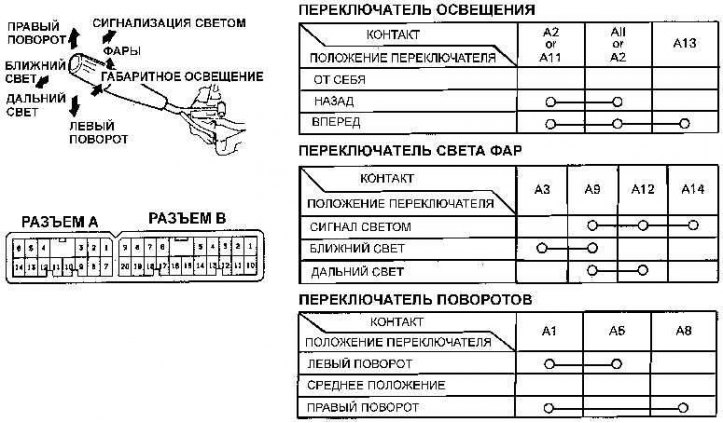

Переключатель освещения и состояния контактов на разъеме при различных положениях переключателя

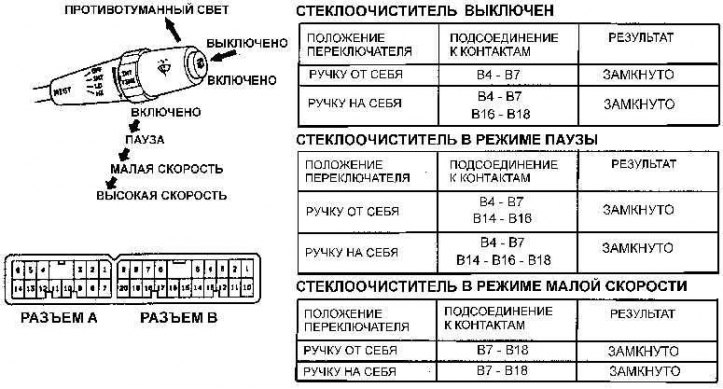

Переключатель стеклоочистителя и состояние контактов на разъеме при различных положениях переключателя
Проверка
1. Снимите провод массы с аккумулятора.
2. Снимите верхний и нижний кожух рулевой колонки.
3. Отсоедините большой электрический разъем, находящийся на жгуте проводов в нижней части рулевой колонки.
4. Используя омметр, проверьте сопротивление между контакта ми разъема в зависимости от положения переключателей (см. рис. Переключатель освещения и состояния контактов на разъеме при различных положениях переключателя и рис. Переключатель стеклоочистителя и состояние контактов на разъеме при различных положениях переключателя).
Замена
Многофункциональные переключатели рулевой колонки

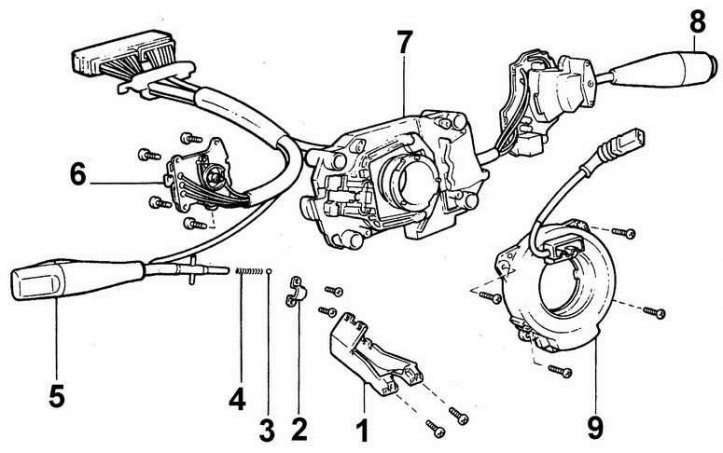

1 – кожух жгута проводов; 2 – скоба крепления; 3 – шарик; 4 – пружина; 5 – ручка переключателя; 6 – переключатель освещения; 7 – основание переключателей; 8 – переключатель стеклоочистителя; 9 – узел спирального привода
1. Снимите рулевое колесо.
2. Отвинтите винты крепления многофункционального переключателя.
3. Освободите фиксаторы и снимите переключатель вместе со жгутом проводов с рулевой колонки.

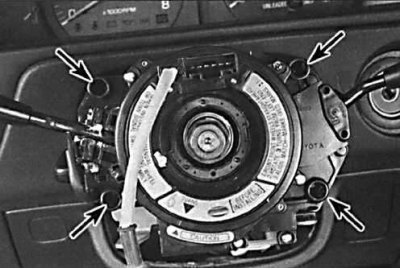

4. Отвинтите винты крепления и снимите требуемый переключатель с основания переключателей (см. рис. Многофункциональные переключатели рулевой колонки).

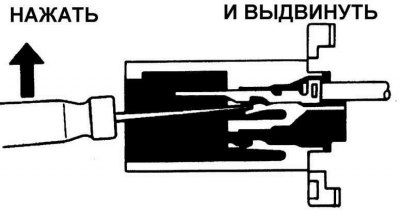

5. Извлеките контакты проводов заменяемого переключателя и разъема. С передней части разъема вставьте тонкую узкую отвертку и отожмите усик фиксации на контакте и за провод извлеките контакт из разъема.
6. С задней части разъема вставьте контакты нового переключателя в разъем и вдвигайте их до четкой фиксации.
7. Дальнейшая установка производится в последовательности, обратной снятию.
