- Высота педали от пола — 197,4 - 207,4 мм
2. При необходимости отрегулируйте высоту педали сцепления.
Ослабьте контргайку и поворачивая регулировочный болт добейтесь требуемой высоты педали сцепления. Затяните контргайку.
- Момент затяжки — 26 Нм

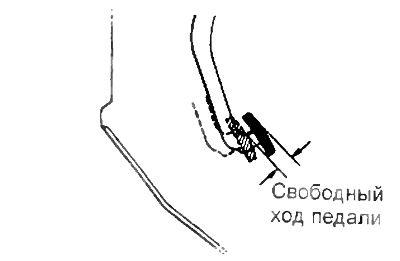

3. Проверьте свободный ход педали, нажав на педаль до появления сопротивления.
- Свободный ход педали — 5 -15 мм

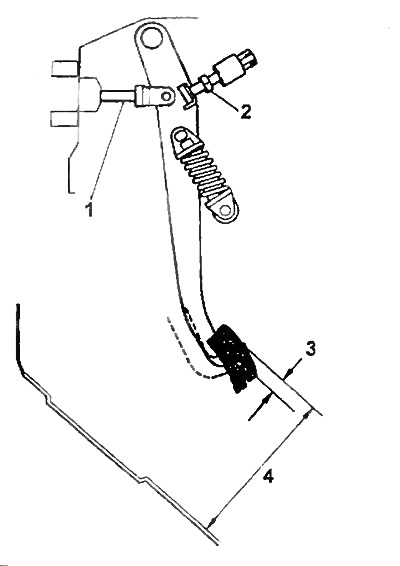

Проверка и регулировка хода педали сцепления.
1 - гайка регулировки свободного хода штока и педали сцепления,
2 - болт регулировки высоты педали,
3 - свободный ход штока,
4 - высота педали сцепления.

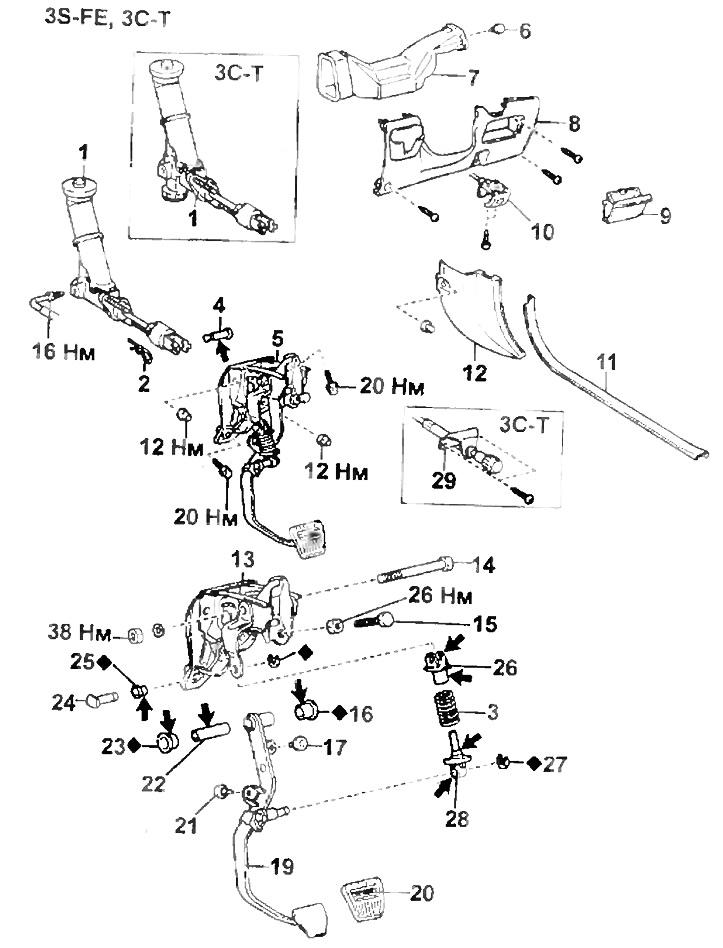

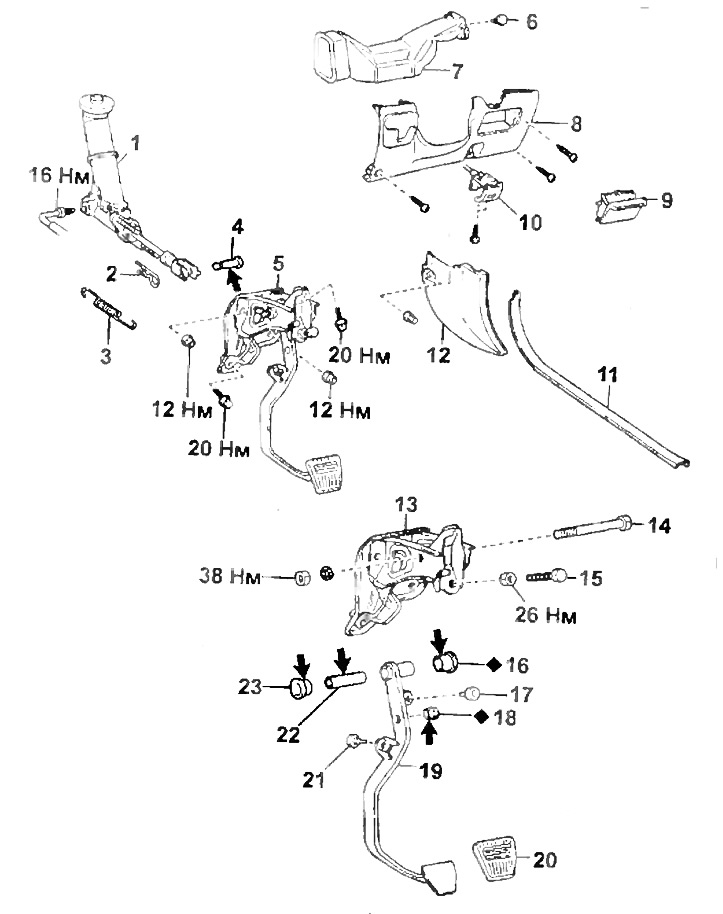

Узел педали сцепления.
1 - главный цилиндр привода выключения сцепления,
2 - шплинт,
3 - возвратная пружина,
4 - ось вилки,
5 - узел педали сцепления в сборе,
6 - фиксатор,
7 - воздуховод,
8 - нижняя отделочная панель со стороны водителя,
9 - дополнительный вещевой ящик,
10 - ручка замка капота,
11 - отделка порога передней двери,
12 - боковая отделка салона,
13 - кронштейн педали сцепления,
14 - болт - ось,
15 - регулировочный болт,
16, 23 - боковая втулка,
17 - ограничитель хода №1,
18, 25 - втулка,
19 - педаль сцепления,
20 - накладка,
21 - ограничитель хода №2,
22 - внутренняя втулка,
24 - штифт,
26 - верхнее седло возвратной пружины,
27 - стопорная шайба,
28 - нижнее седло возвратной пружины с направляющей,
29 - ручка управления оборотами холостого хода при прогреве
Примечание: нанесите консистентную смазку на части указанные стрелками на рисунке.
4. Слегка нажмите на педаль до возрастания сопротивления и измерьте свободный ход штока.
- Свободный ход штока — 1 - 5 мм
5. Для регулировки свободного хода педали сцепления и штока:
а) Ослабьте контргайку и поворачивая шток установите требуемый свободный ход педали и штока.
б) Затяните контргайку.
в) Проверьте высоту педали.
г) Подсоедините воздуховод отопителя и установите нижнюю панель отделки.
