Разборка стартера 1,4, 2,0 и 2,2 кВт (ЗС-Т)
1. Отверните винт, снимите пружинную шайбу, болт и вывод провода.
2. Снимите статор и якорь.

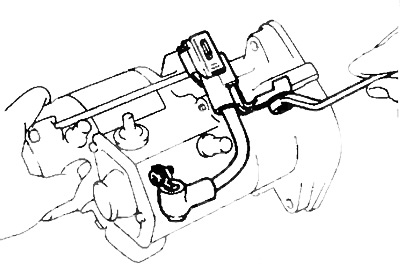

а) Отверните гайку, и отсоедините вывод провода от вывода тягового реле.
б) Отверните два стяжных болта и извлеките статор вместе с якорем.
в) Снимите уплотнительное кольцо со статора.
Стартер 1,4 и 2,0 кВт
Стартер 2,2 кВт
3. Снимите корпус стартера, обгонную муфту в сборе и шестерню.

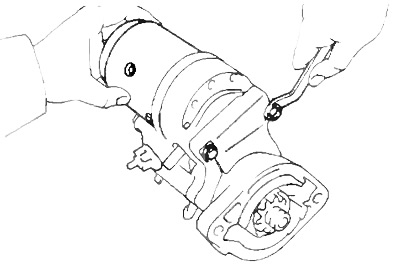

а) Отверните два болта.
б) Снимите следующие части с тягового реле.

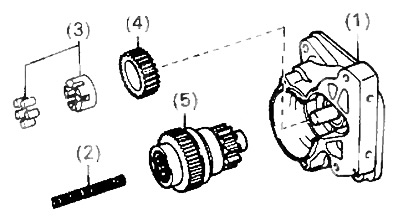

(Стартер 1,4 и 2,0 кВт)
- (1) крышку стартера со стороны привода;
- (2) возвратную пружину;
- (3) подшипник;
- (4) промежуточную шестерню;
- (5) обгонную муфту в сборе.

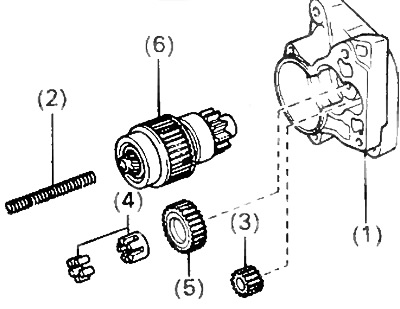

(Стартер 2,2 кВт)
- (1) крышку стартера со стороны привода;
- (2) возвратную пружину;
- (3) ведущую шестерню;
- (4) подшипник;
- (5) промежуточную шестерню;
- (6) обгонную муфту в сборе.

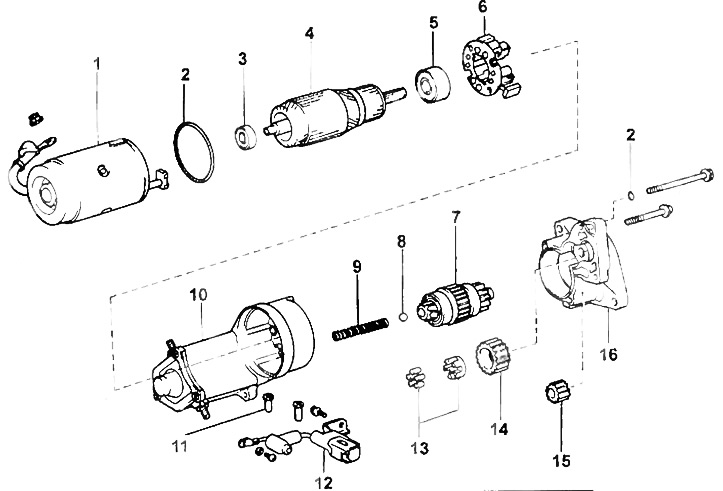

Разборка и сборка стартера 2,2 кВт (ЗС-Т).
1 - корпус стартера (статор),
2 - кольцевое уплотнение,
3 - передний подшипник,
4 - якорь,
5 - задний подшипник,
6 - щеткодержатель,
7 - обгонная муфта в сборе,
8 - стальной шарик,
9 - возвратная пружина,
10 - тяговое реле,
11 - пыльник,
12 - вывод проводки,
13 - подшипник,
14 - промежуточная шестерня,
15 - ведущая шестерня,
16 - крышка стартера со стороны привода.

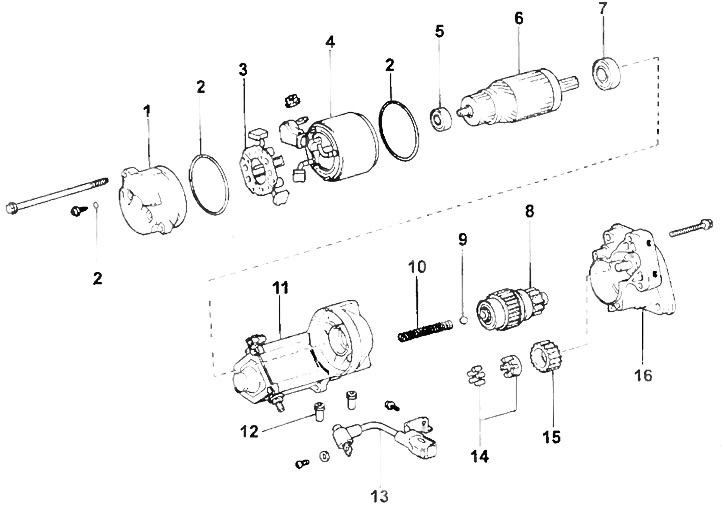

Разборка и сборка стартера 1,4 кВт (ЗС-Т).
1 - торцевая крышка,
2 - уплотнительное кольцо,
3 - щеткодержатель,
4 - статор,
5 - передний подшипник,
6 - якорь,
7 - задний подшипник,
8 - обгонная муфта в сборе,
9 - стальной шарик,
10 - возвратная пружина,
11 - тяговое реле,
12 - пыльник,
13 - вывод провода,
14 - подшипник,
15 - промежуточная шестерня,
16 - корпус стартера.

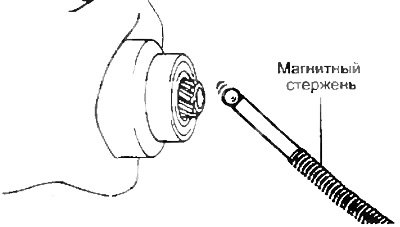

4. Используя магнитный стержень, извлеките стальной шарик из отверстия в валу обгонной муфты.

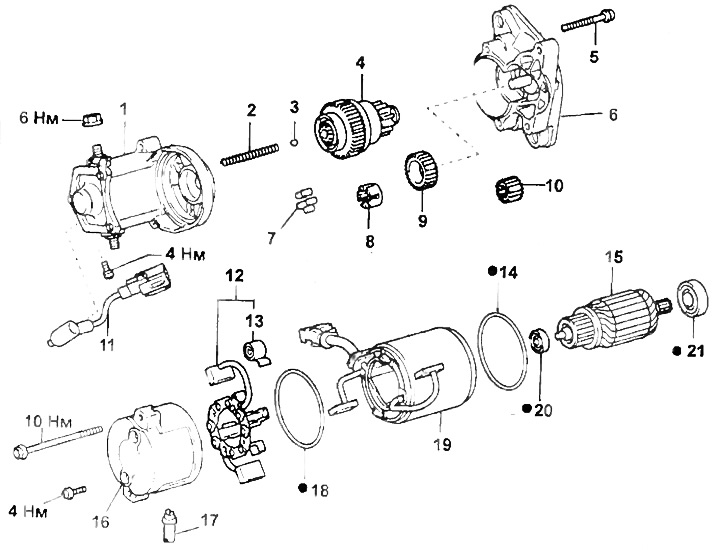

Разборка и сборка стартера 2,0 кВт (ЗС-Т).
1 - тяговое реле,
2 - возвратная пружина,
3 - стальной шарик,
4 - обгонная муфта в сборе,
5 - болт,
6 - крышка стартера со стороны привода,
7-, 8 - подшипник,
9 - промежуточная шестерня,
10 - ведущая шестерня,
11 - вывод провода,
12 - щеткодержатель,
13 - пружина,
14-, 18 - уплотнительное кольцо,
19 - корпус в сборе с обмоткой статора,
20-, 21 - подшипник.
5. Снимите щеткодержатель.

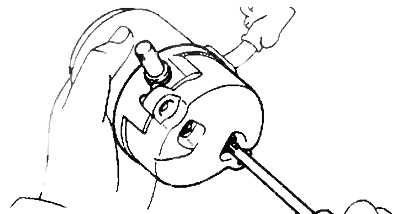

а) (Стартер 1,4 и 2,0 кВт) Отверните два винта, снимите два кольцевых уплотнения и торцевую крышку со статора, а затем снимите кольцевое уплотнение со статора.

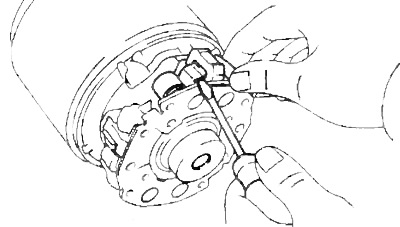

б) Используя отвертку, отожмите пружину и отсоедините щетку от щеткодержателя. Отсоедините четыре щетки, и снимите щеткодержатель.
Стартер 1,4 и 2.0 кВт
Стартер 2,2 кВт

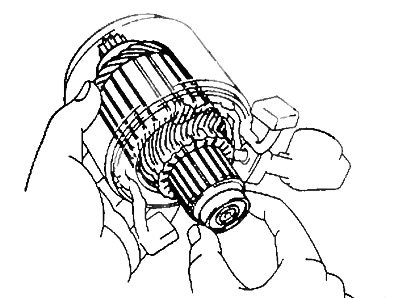

6. Извлеките якорь из статора.
Стартер 1,4 и 2,0 кВт.
Стартер 2,2 кВт.
Сборка стартера 1.4, 2.0 и 2.2 кВт (ЗС-Т)
Примечание: используйте высокотемпературную консистентную смазку для обработки подшипников и шестерен при сборке стартера.

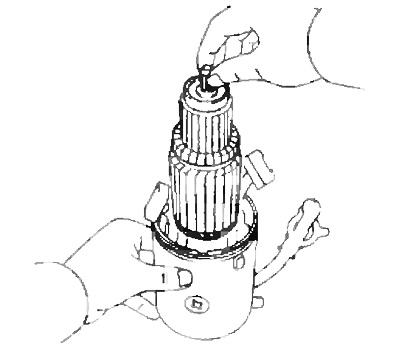

1. Установите якорь в статор.
Нанесите смазку на подшипники якоря, и вставьте якорь в статор.

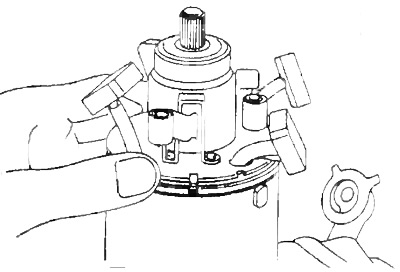

2. Установите щеткодержатель
а) (Стартер 2,0 и 2,2 кВт) Совместите выступ щеткодержателя с пазом корпуса стартера.
б) Установите щеткодержатель на якорь.

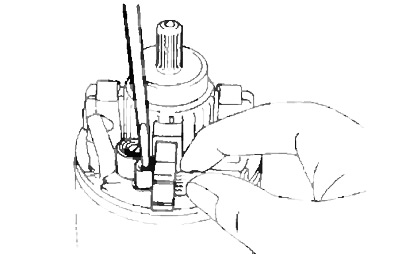

в) С помощью отвертки отожмите щеточные пружины. Установите четыре щетки.
Примечание: проверьте что положительные выводы проводов не заземлены.

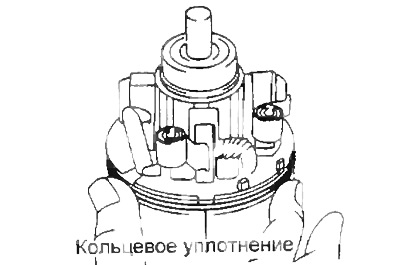

г) (Стартер 1,4 кВт) Установите новое кольцевое уплотнение на статор.
д) (Стартер 1,4 и 2,0 кВт) Установите новое кольцевое уплотнение на винт.

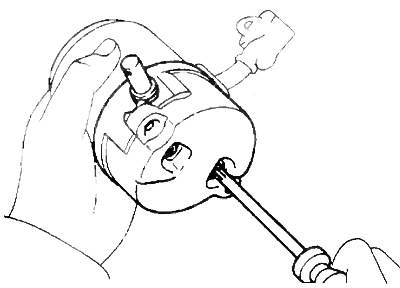

е) (Стартер 1.4 и 2,0 кВт) Установите крышку со стороны коллектора и закрепите ее двумя винтами.

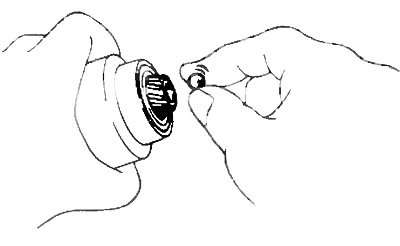

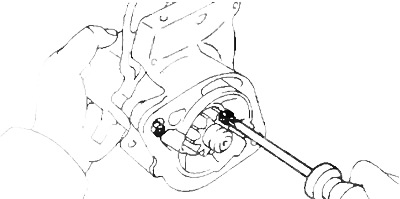

3. Вставьте стальной шарик в отверстие вала обгонной муфты.
Нанесите консистентную смазку на шарик и вставьте его в отверстие вала.

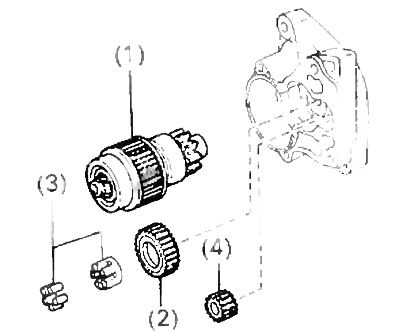

4. Установите крышку стартера со стороны привода, обгонную муфту в сборе и шестерни.

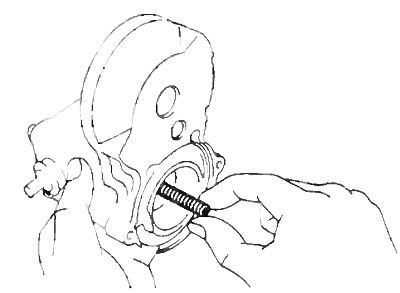

а) Нанесите смазку на возвратную пружину.
б) Вставьте возвратную пружину в отверстие тягового реле.

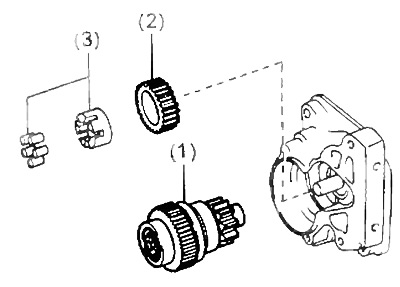

в) Установите следующие детали в крышку со стороны привода:
(Стартер 1,4 кВт)
- (1) обгонную муфту в сборе;
- (2) промежуточную шестерню;
- (3) подшипник.
(Стартер 2,0 и 2,2 кВт)
- (1) обгонную муфту в сборе;
- (2) промежуточную шестерню;
- (3) подшипник;
- (4) ведущую шестерню.
г) Установите корпус стартера и закрепите его двумя винтами.
5. Установите якорь и статор.

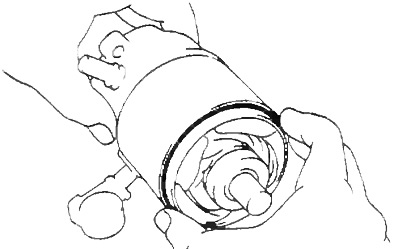

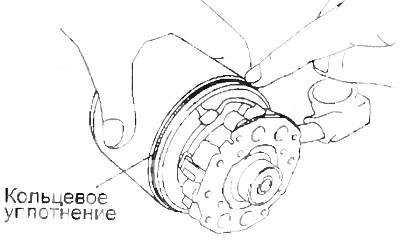

а) Установите новое уплотнительное кольцо на статор.
Стартер 1,4 кВт
Стартер 2,2 кВт
б) (Стартер 1,4 кВт) Совместите выступ на статоре с пазом на тяговом реле.

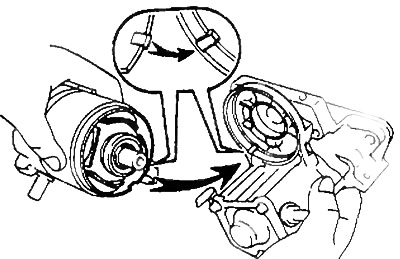

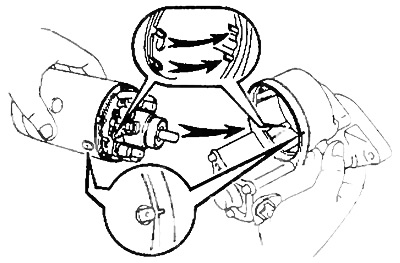

в) (Стартер 2,2 кВт) Совместите выступы щеткодержателя с пазами на корпусе тягового реле и установите корпус стартера и валик якоря в сборе.
г) (Стартер 2,0 и 2,2 кВт) Совместите выбитую метку (репер) на корпусе стартера с меткой на корпусе тягового реле.
д) (Стартер 2,2 кВт) Установите новое кольцевое уплотнение на стяжной болт.

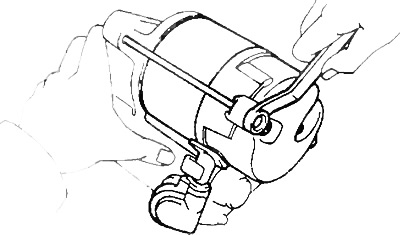

е) Установите статор и якорь и закрепите их двумя стяжными болтами.

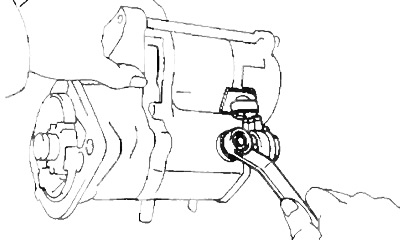

ж) Подсоедините вывод провода к клемме С и закрепите его гайкой.
6. Установите вывод провода. Установите вывод провода и закрепите его с помощью болта, пружинной шайбы и винта.
