Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте работу датчиков частоты вращения (ABS).
1. Поддомкратьте автомобиль, снимите заднее колесо.
- Момент затяжки — 105 Нм
2. Отверните болт и снимите хомут тормозного шланга со стойки.
- Момент затяжки — 30 Нм

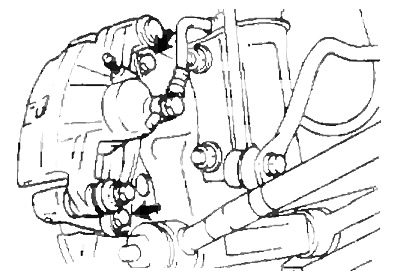

3. Снимите суппорт и тормозной диск.
а) Отверните два болта крепления скобы суппорта.
- Момент затяжки — 47,5 Нм
б) Подвесьте суппорт на проволоке.
в) Снимите тормозной диск.

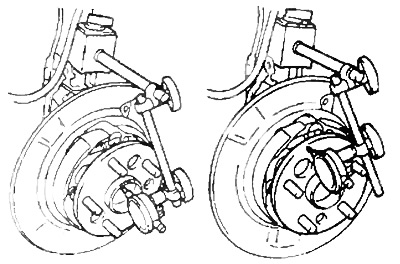

4. Проверьте осевой зазор подшипника и биение ступицы.
а) Используя стрелочный индикатор, проверьте осевой зазор подшипника.
- Максимальный зазор — 0,05 мм
Если зазор не соответствует норме, то замените подшипник.

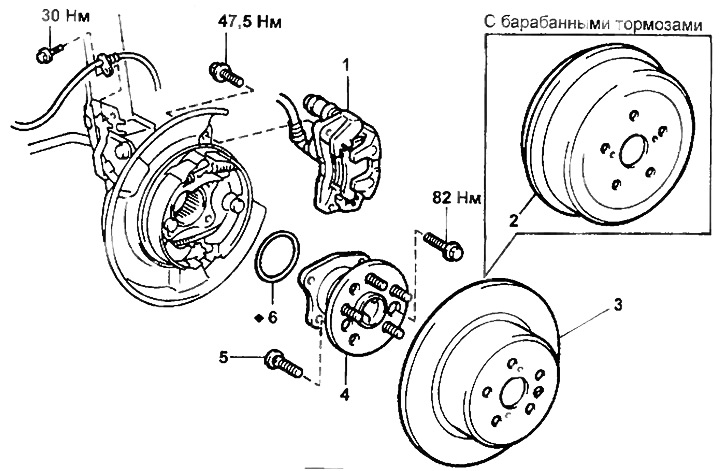

Ступица заднего колеса (модели 2WD)
1 - суппорт,
2 - тормозной барабан,
3 - тормозной диск,
4 - ступица заднего колеса,
5 - болт ступицы,
6 - кольцевое уплотнение.
б) Используя индикатор, проверьте биение ступицы.
- Максимальное биение — 0,07 мм
Если биение не соответствует норме, то замените ступицу и подшипник.
5. Снимите ступицу заднего колеса.

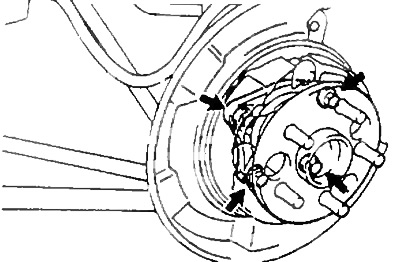

а) Отверните четыре болта и снимите ступицу заднего колеса.
- Момент затяжки — 82 Нм

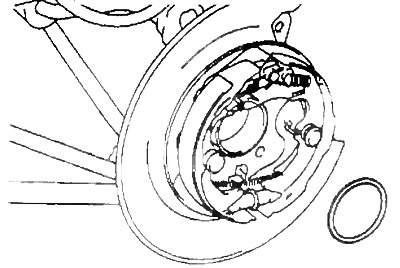

б) Снимите кольцевое уплотнение.
Примечание к установке: нанесите на кольцевое уплотнение консистентную смазку.
Замена болта ступицы
Примечание: см. соответствующий раздел в главе "Передняя подвеска".
