Снятие
Примечание: установка производится в порядке обратном снятию. После установки проверьте работу датчиков частоты вращения (ABS) и углы установки задних колес.
Кулак заднего колеса (модели 4WS).
1 - кулак заднего колеса,
2 - суппорт в сборе,
3 - тормозной щит,
4 - тормозной диск,
5 - ступица заднего колеса,
6 - кольцевое уплотнение,
7 - продольный рычаг,
8 - шплинт,
9 - датчик частоты вращения (ABS).
1. Снимите ступицу (см. соответствующий раздел)
2. Отверните болт и снимите датчик частоты вращения (ABS) с кулака
- Момент затяжки — 8 Нм

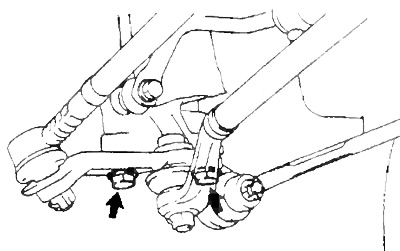

3. Отверните два болта и отсоедините рычаг поворотного кулака.
- Момент затяжки — 115 Нм
4. Отсоедините продольный рычаг
а) Снимите шплинт и отверните гайку.
- Момент затяжки — 93 Нм

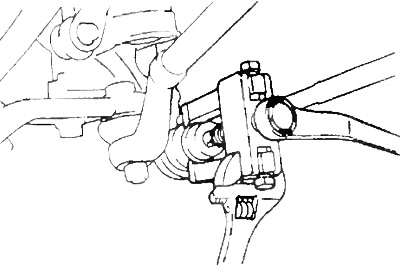

б) Используя специнструмент, отсоедините продольный рычаг от поворотного кулака.

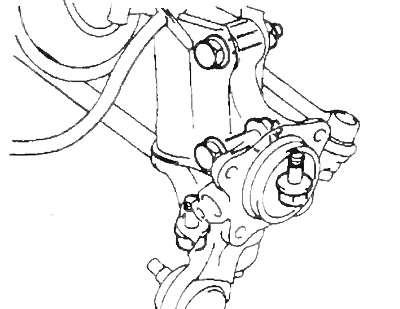

5. Отверните две гайки с нижней стороны стойки, снимите болты и поворотный кулак.
- Момент затяжки — 260 Нм
6. Проверьте момент прокрутки шарового шарнира (см. раздел "Проверка стойки стабилизатора").
- Момент прокрутки — 0,08 - 2,5 Нм
