Примечание: снятие и установку вакуумного усилителя тормозов производите руководствуясь сборочными рисунками.
Проверка обратного клапана

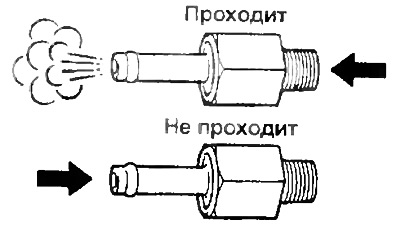

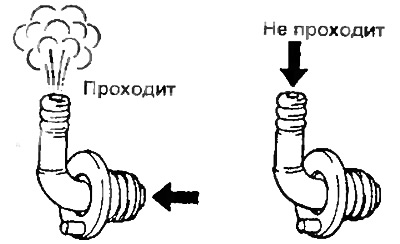

1. Снимите обратный клапан и проверьте, чтобы воздух проходил от вакуумного ресивера к шлангу и не проходил в обратную сторону. При необходимости замените клапан.
Бензиновые двигатели
Дизельные двигатели
Регулировка длины штока вакуумного усилителя

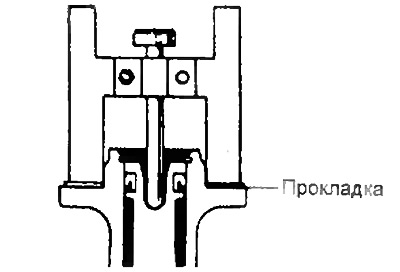

1. Установите новую прокладку на главный тормозной цилиндр.
2. Установите регулировочное приспособление на прокладку, а затем опустите регулировочный винт до легкого касания поршня.
3. Переверните регулировочное приспособление и установите его на вакуумный усилитель.
4. Измерьте зазор между концом штока вакуумного усилителя и головкой регулировочного винта.
- Номинальный зазор — 0 мм

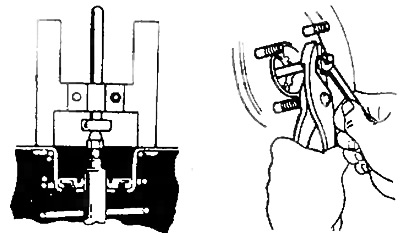

5. Если зазор не соответствует указанному, то отрегулируйте длину штока. как показано на рисунке.

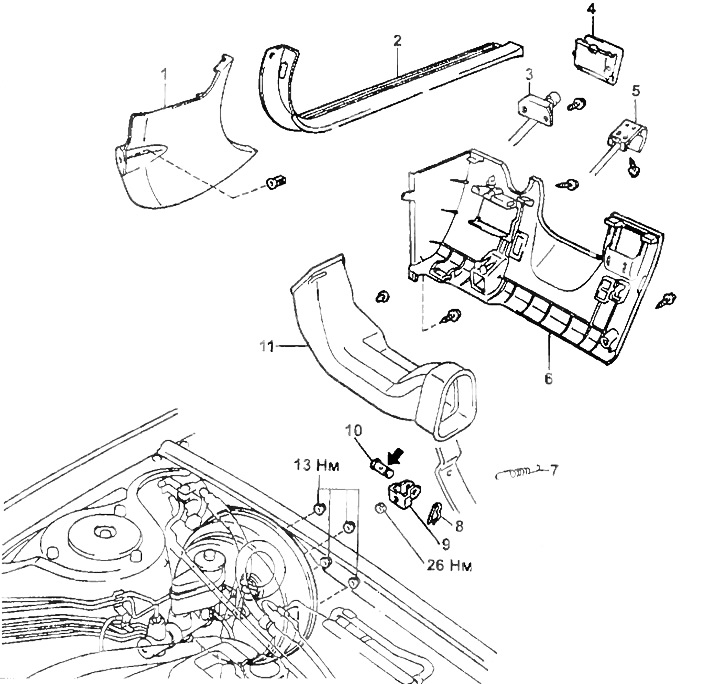

Снятие вакуумного усилителя тормозов.
1 - боковая отделка салона,
2 - отделка порога передней двери,
3 - ручка управления оборотами холостого хода при прогреве двигателя (ЗС-Т с МКПП),
4 - дополнительный вещевой ящик,
5 - рычаг замка капота,
6 - нижняя отделочная панель со стороны водителя,
7 - пружина,
8 - шплинт,
9 - вилка,
10 - ось вилки,
11 - воздуховод.

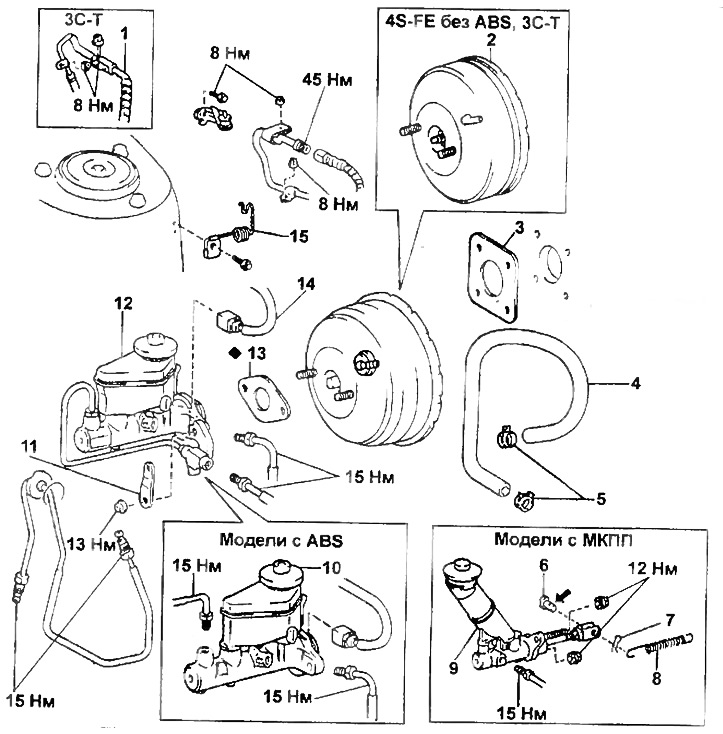

Вакуумный усилитель тормозов.
1 - шланг подачи давления,
2 - вакуумный усилитель,
3 - прокладка,
4 - вакуумный шланг,
5 - хомут,
6 - ось вилки,
7 - шплинт,
8 - пружина,
9 - главный цилиндр сцепления,
10, 12 - главный тормозной цилиндр,
11 - кронштейн (4S-FE, 3S-FE),
13 - прокладка,
14 - разъем,
15 - пружина.
