Общая информация
Модели 1994 и 1995 гг. комплектуются подушками безопасности водителя (с механической активизацией). В случае столкновения, если датчик системы регистрирует продольный удар сильнее определенного значения, находящаяся в рулевом колесе подушка немедленно срабатывает.

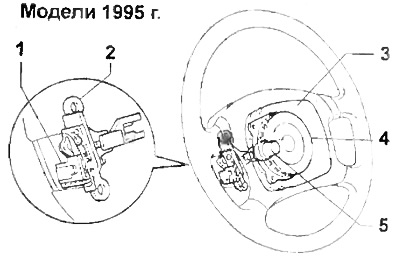

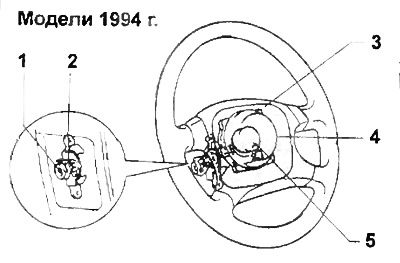

Подушка безопасности водителя
1 - болт разблокировки датчика подушки,
2 - кронштейн,
3 - подушка безопасности,
4 - воспламенитель,
5 - датчик подушки безопасности.

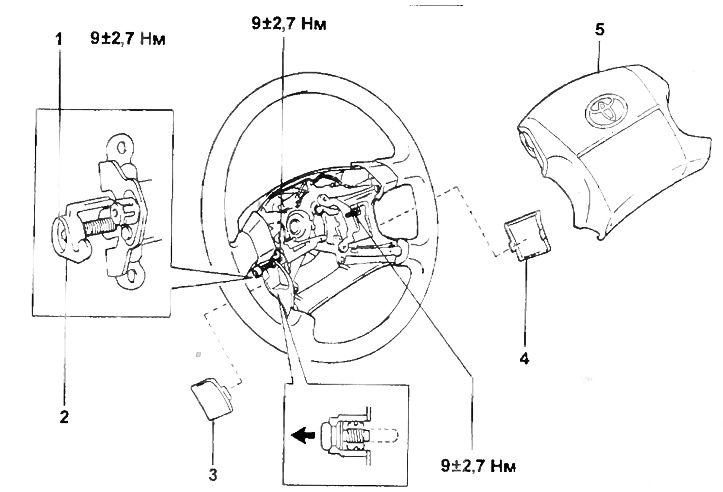

Подушка безопасности водителя (модели 1994 г.).
1 - болт разблокировки датчика подушки,
2 - кронштейн,
3 - крышка №3,
4 - крышка №2,
5 - накладка рулевого колеса.

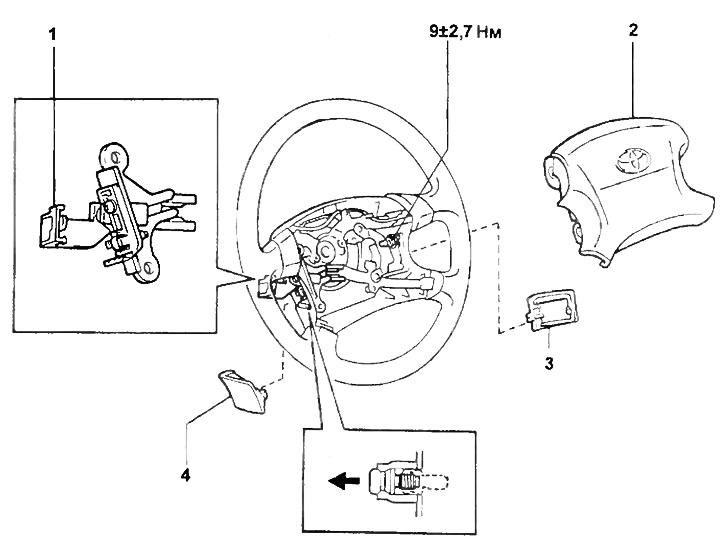

Подушка безопасности водителя (модели 1995 г.).
1 - рычаг блокировки датчика подушки,
2 - накладка рулевого колеса,
3 - крышка №2,
4 - крышка №3.
Снятие накладки рулевого колеса

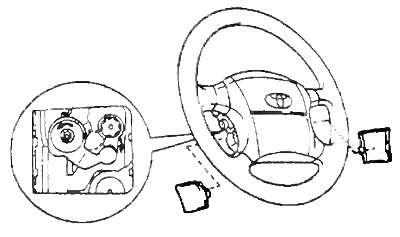

1. С помощью отвертки снимите нижние крышки №2 и №3.

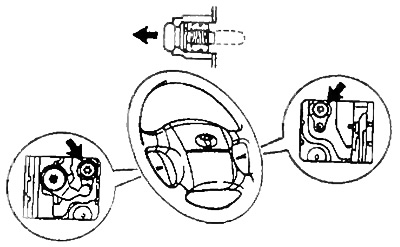

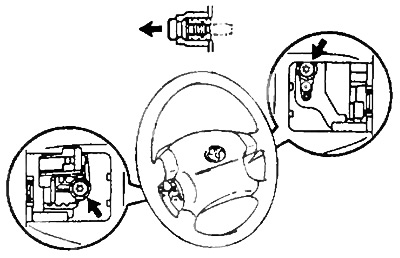

2. Используя ключ для болтов в внутренним шестигранником, ослабьте болт предохранителя до его свободного вращения, и снимите крышку болта крепления накладку.

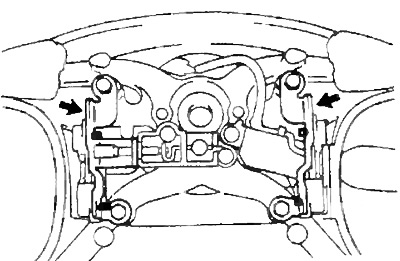

3. Отверните два болта крепления и снимите накладку, потянув ее на себя.
Модели 1994 г
Модели 1995 г
Проверка накладки рулевого колеса
Замените накладку новой в случае, если:
а) Подушка безопасности сработала.
б) Поверхность накладки, датчик или воспламенитель имеют повреждения или деформации.
в) Воздушная подушка повреждена или не закреплена в накладке руля.
Проверка рулевого колеса
1. Проверьте состояние рулевого колеса. Замените его на новое, если:
а) Металлическая скоба рулевого колеса деформирована.
б) Новую накладку невозможно установить без существенных усилий.
Установка накладки рулевого колеса
1. Проверьте, что болт предохранителя ослаблен и прокручивается без сопротивления.
2. Установите накладку на рулевое колесо и заверните установочные болты.
- Момент затяжки — 9 Нм
3. Закройте скобу предохранителя, заверните болт.
- Момент затяжки — 9 Нм
4. Установите две нижних крышки.
