а) Ослабьте болты крепления люка.
б) Отрегулируйте зазоры между панелью крыши и люком.
Снимите панель управления люком и вращая приводной вал походящим инструментом (например согнутой отверткой) отрегулируйте зазоры.
2. Регулировка люка в вертикальном направлении.

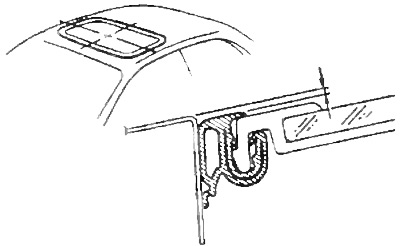

Убедитесь что передняя и задняя части люка расположены относительно панели крыши на данном расстоянии:
- Передняя часть 0 ±1,5 мм
- Задняя часть 0+1,5 мм; 0 - 1,0 мм
При необходимости отрегулируйте высоту расположения люка изменяя толщину регулировочных прокладок.

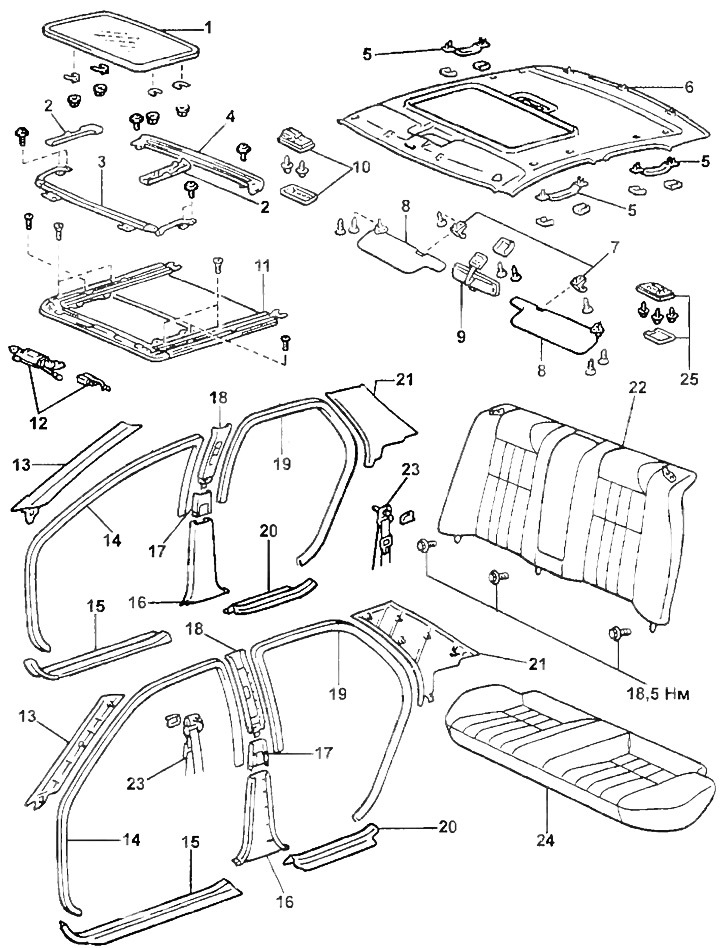

Люк.
1 - люк,
2 - направляющая люка,
3 - панель дефлектора,
4 - сливной желоб,
5 - ручка,
6 - отделка крыши,
7 - держатель,
8 - солнцезащитный козырек,
9 - внутреннее зеркало,
10 - панель управления люком,
11 - направляющая троса привода в сборе,
12 - электродвигатель,
13 - верхняя отделка передней стойки,
14 - уплотнитель передней двери,
15 - отделка порога передней двери,
16 - нижняя отделка центральной стойки,
17 - средняя отделка центральной стойки,
18 - верхняя отделка центральной стойки,
19 - уплотнитель задней двери,
20 - отделка порога задней двери,
21 - отделка задней стойки,
22 - спинка заднего сидения,
23 - ремень безопасности,
24 - подушка заднего сидения,
25 - плафон освещения салона.
3. Регулировка зазора между передними углами люка и панелью крыши.
а) Установите люк в закрытое положение.
б) Отсоедините привод электродвигателя от тросов.
в) Снимите люк.

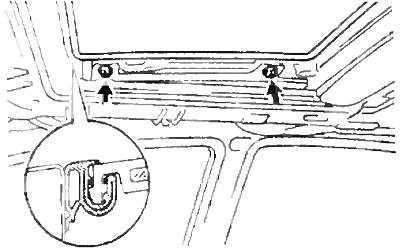

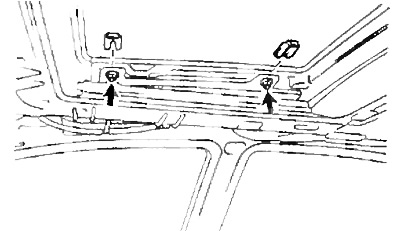

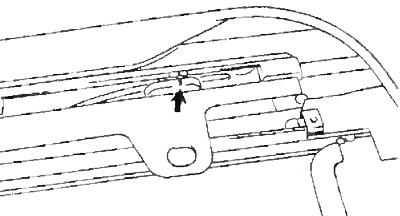

г) Отрегулируйте зазор перемещая направляющую люка вперед и назад относительно меток указанных на рисунке.
д) Установите раннее снятые детали в порядке обратном снятию.

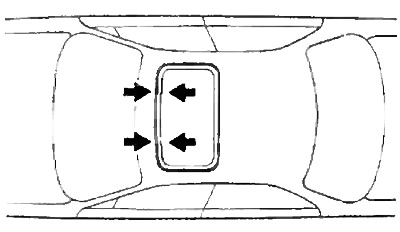

4. Регулировка люка в продольном и поперечном направлениях.

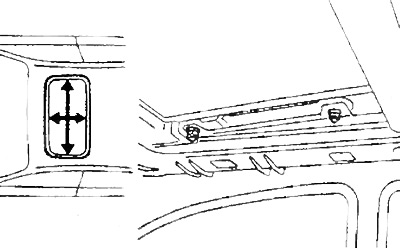

Для регулировки ослабьте болты крепления люка, показанные на рисунке, и отрегулируйте положение люка.
