Снятие
1. Отсоедините батарею от массы.
2. Достаньте щуп указателя уровня жидкости.
3. Отсоедините трос дроссельной заслонки, для чего ослабьте регулировочные гайки, выведите трос из кронштейна и отцепите от тяги. Отсоедините защелки троса.
4. Снимите среднюю секцию.
5. На автомобилях 4WD снимите рычаг раздаточной коробки, для чего достаньте стопорное кольцо.
6. Поднимите автомобиль.
7. Снимите нижние щитки, мешающие снятию коробки.
8. Слейте трансмиссионную жидкость, установите поддон на место.
9. Отверните болты кронштейна и снимите патрубок указателя уровня жидкости.
10. Отсоедините полуоси (см. подраздел 7.8).
11. Снимите переднюю выхлопную трубу.
12. Отверните рифленую накидную гайку и достаньте трос спидометра. Не допускеайте ослабления фетровой прокладки и шайб.
13. Отсоедините от трансмиссии все разъемы (датчика скорости, соленоида блокировки, блокирующего переключателя и др.).
14. Отсоедините шток от рычага на трансмиссии.
15. Отсоедините от трансмиссии трубки, ведущие к охладителю.
16. Снимите стартер и отведите провода в сторону.

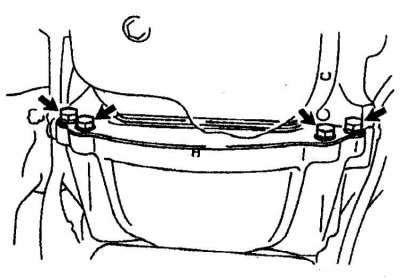

17. На автомобилях с двигателем 5VZ-FE снимите поперечину стабилизатора подвески.
18. Снимите крышку гидротрансформатора.

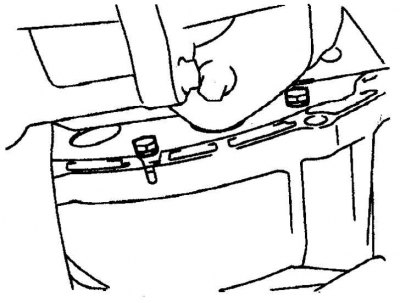

19. Обозначьте положение гидротрансформатора на ведущем диске, отверните поочередно 6 болтов, для чего проворачивайте коленвал по часовой стрелке.
 |  |

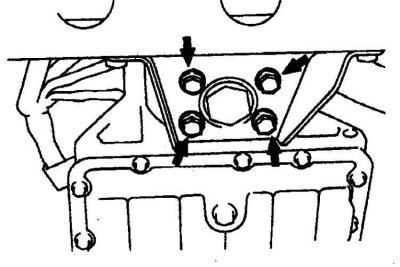

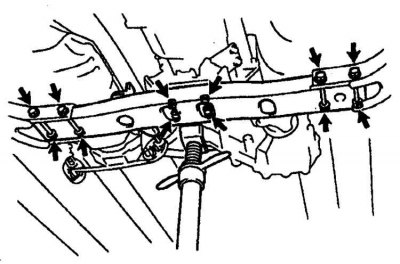

20. Установите под картер домкрат (желательно специальную тележку). Отверните болты крепления хвостовика картера к поперечине (фото слева). Отверните болты, приподнимите трансмиссию и снимите поперечину (фото справа).
21. Подставьте под двигатель домкрат и отверните болты крепления трансмиссии к двигателю.
22. Сместите трансмиссию назад и снимите с направляющих штифтов. Закрепите гидротрансформатор на трансмиссии.
23. На автомобилях 4WD снимите раздаточную коробку.
Установка
1. Убедитесь, что ступица гидротрансформатора находится в зацеплении с насосом.
2. Установите трансмиссию на тележку и осторожно поднимите, сохраняя ее горизонтальное положение. Присоедините трубки охлаждения жидкости.
3. Проверните гидротрансформатор и совместите метки, нанесенные перед снятием.
4. Осторожно подайте трансмиссию к двигателю и установите на направляющие штифты.
5. Заверните болты крепления трансмиссии и затяните с заданным моментом.
6. Затяните болты крепления гидротрансформатора.
7. Установите поперечину и затяните болты и гайки.
8. Опустите хвостовик картера, совместив с отверстиями в поперечине, затяните болты и гайки.
9. Далее сборка выполняется в обратном порядке (см. рис. Автоматическая трансмиссия (тип А340) полноприводных автомобилей).
