Места проверки износа клапана
1. Торец; 2. Канавки под сухари; 3. Стержень; 4. Фаска; 5. Впускной клапан; 6. Поясок; 7. Выпускной клапан

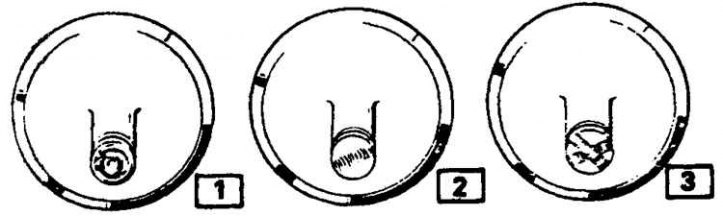

Характерный износ торца клапана
Очистка
1. Удалите с разъемных поверхностей головки все остатки прокладок, соблюдая осторожность, чтобы не повредить поверхности. Удалите нагар с камер сгорания, головок клапанов и накипь из каналов охлаждения. Прогоните и прочистите все резьбовые отверстия.
2. Промойте растворителем все детали клапанного механизма, соблюдая осторожность, чтобы не повредить их.
Проверка
Головка
1. Внимательно осмотрите головку, проверьте наличие трещин и признаков проникновения охлаждающей жидкости. При обнаружении трещин головку замените.

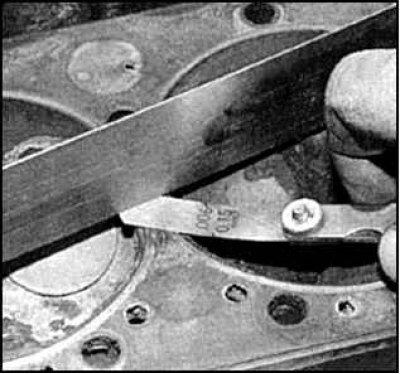

2. Проверьте деформацию разъемной поверхности головки. Если отклонение от плоскости превышает норму, то головку следует перешлифовать.
3. Проверьте состояние седел клапанов. При наличии питтинга (ямок), трещин, следов прогорания потребуется ремонт головки в автосервисе.

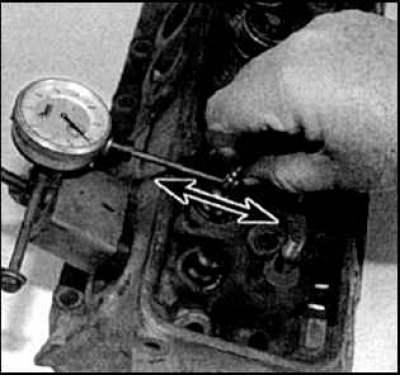

4. Проверьте люфт клапана в поперечном направлении (стрелка). Если половина суммарного люфта по индикатору превышает норму, то втулку следует заменить (выполняется в автосервисе).
Клапаны
5. Внимательно осмотрите клапаны (cм. рис. Места проверки износа клапана), проверьте наличие на фасках клапанов трещин, следов неравномерной выработки, уноса металла и прогара. Проверьте наличие трещин на шейках и стержнях, а также изгиб стержней, поворачивая клапан в направляющей втулке.
6. Проверьте износ торцов стержней (см. рис. Характерный износ торца клапана). Наличие любого указанных дефектов указывает на необходимость ремонта клапанов.

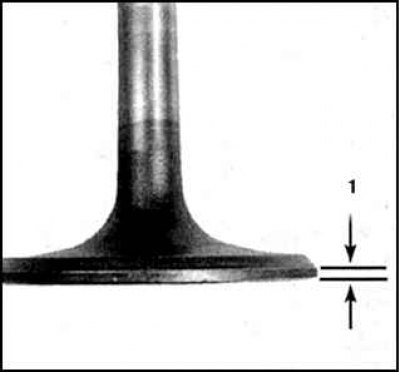

7. Измерьте ширину краевого пояска (1) каждого клапана и сравните с нормативным значением. Если это расстояние меньше нормы, то клапан замените.
Детали клапанного механизма

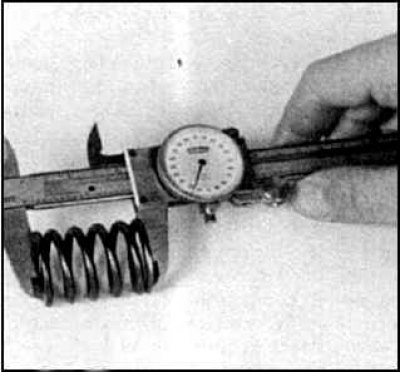

8. Измерьте длину пружины в свободном состоянии. Пружины с усадкой замените. Перед установкой пружин на отремонтированный двигатель необходимо проверить их под нагрузкой на специальном стенде в автосервисе.

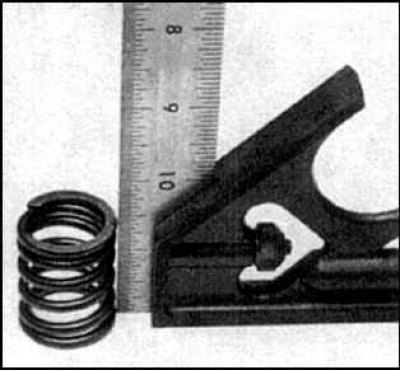

9. Проверьте вертикальность пружин. При обнаружении отклонения пружины от вертикали пружину следует заменить.
10. Проверьте наличие видимых следов износа и трещин на тарелках пружин и сухарях. Детали с любыми дефектами замените.
11. Если при проверке выяснится, что износ деталей не превышает норму, то соберите головку цилиндров, установив детали на прежние места. Выполнять ремонт головки цилиндров любой сложности следует в автосервисе.
