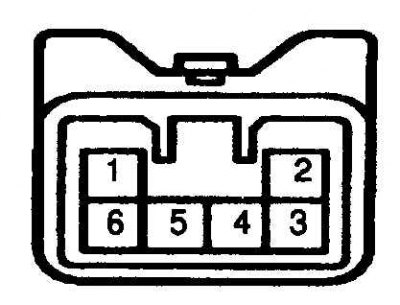

Нумерация выводов разъема выключателя обогрева заднего стекла
Проверка срабатывания таймера обогревателя заднего стекла
1. Отсоедините батарею от массы.
2. Подденьте и достаньте выключатель из панели и отсоедините разъем.
3. Проверьте наличие цепи между выводами 1 и 3 разъема со стороны реле (см. рис. Нумерация выводов разъема выключателя обогрева заднего стекла). Если между выводами нет цепи, то проверьте лампу.
4. Проверьте таймер обогревателя. Для этого соедините ()-вывод батареи с выводом 2, а (-)-вывод – с выводом 4 выключателя, между ()-выводом батареи и выводом 6 подключите лампу мощностью 3,4 Вт (см. рис. Проверка срабатывания таймера обогревателя заднего стекла). Нажмите на выключатель, – испытательная и контрольная лампы выключателя должны загореться и спустя 12–18 мин погаснуть. В противном случае выключатель замените.
5. Проверьте цепь со стороны разъема выключателя.
6. Между выводом 4 и массой цепь должна быть постоянно.
7. Когда ключ зажигания находится в положениях ACC или LOCK между выводами 2 или 6 и массой напряжение должно отсутствовать.
8. Когда ключ зажигания находится положении ON выводами 2 или 6 и массой должно быть напряжение.
9. Соедините выводы 4 и 6 и убедитесь в нормальной работе обогревателя.
10. Если результаты одной из проверок отрицательные, то выключатель замените.
11. Проверьте реле обогревателя, – между выводами 1 и 2 должна быть цепь. При запитывании выводов 1 и 2 (12 В) цепь должна быть между выводами 3 и 5. Реле находится в блоке предохранителей в салоне.
12. Если результаты одной из проверок отрицательные, то реле замените.
