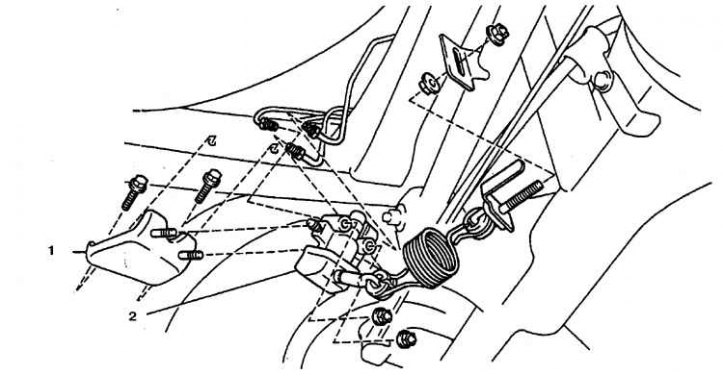

Регулятор давления автомобиля
1. Кронштейн
2. Регулятор
Регулятор давления предназначен для изменения давления в контуре тормозов передних и задних колес в зависимости от нагрузки на переднюю и заднюю оси. Нагрузка на переднюю ось ненагруженного грузового автомобиля превышает нагрузку на заднюю ось, поэтому при торможении давление в контуре передних тормозов должно быть выше чем контуре задних. Если в автомобиле имеется груз, то нагрузка на заднюю ось может превышать нагрузку на переднюю. Поэтому, регулятор давления рассматриваемых автомобилей обеспечивает перераспределение давления в контурах тормозов в зависимости от груза.
Чувствительным элементом регулятора давления является пружина, которая растягивается в зависимости от веса груза. Начальное натяжение пружины регулируется. В состав регулятора входит дозирующий и перепускной клапаны.
Ремонт настройка регулятора выполняются только в автосервисе, самостоятельно можно выполнить работы по снятию и установке (замене). При отсоединении штока регулятора в случае демонтажа заднего моста регулировка агрегата не требуется.
Внимание! После замены регулятора его следует проверить на специальном стенде в автосервисе.
Снятие и установка
1. Поднимите автомобиль.
2. Отверните гайки штуцеров регулятора, отсоедините и заглушите трубки.
3. Отверните контргайку и выверните регулировочный болт на заднем рычаге.
4. Отверните болты и снимите регулятор с кронштейном.
5. Установка выполняется в обратном порядке. Отрегулируйте расстояние А, вращая болт. Удалите воздух и гидропривода.
